Ф1250型高速雙絞成纜機+放線架

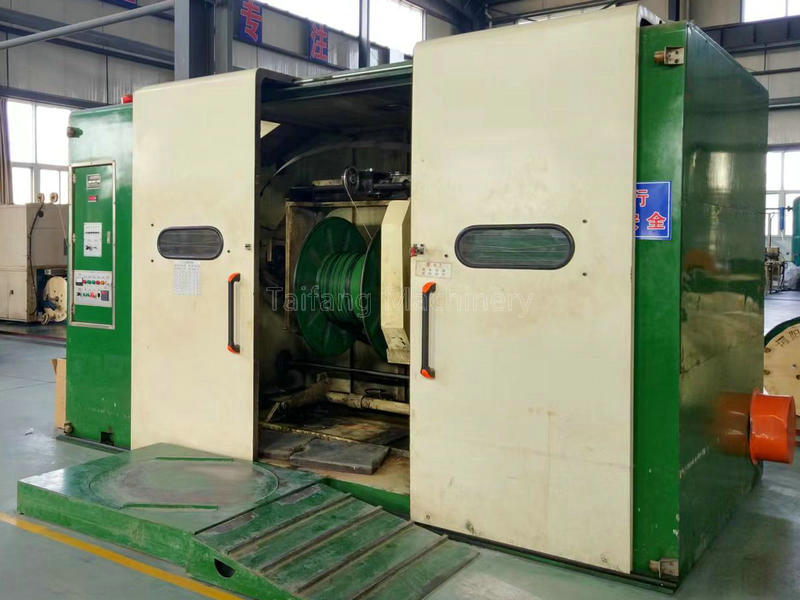

TF-Ф1250型PLC電腦式高速雙絞成纜機

設備配置及技術規范

一、用途:

   主要用于PVC、PE芯線，電源線，計算機線等被覆線的絞合及填充，同時還適應裸絞線、鋼絲、鍍錫線、銅包鋁、漆包線、合金線絞線用。

二、主要技術參數:

1．卷取軸尺寸:  Φ1250mm。

2．供線軸尺寸:  Φ500-630mm。

3．供 線 架  ： 主動張力放線機。

4．適用線徑  ： 銅線或硬導體Φ0.45-2.7mm。鋼絲：Φ0.2-1.5mm。

5．絞合線徑  ： 銅線或硬導體Φ8.5mm。鋼絲：Φ0.6-5.0mm。

6．絞    距  ： 絞距適合范圍30-200mm，自動絞距，絞距電腦任意設定。

7．主體轉速  ：  絞弓和導輪采用特殊合金材料制作,具有強度高,質量輕之特點,使之能高速旋轉Mar800rpm。

8．剎 車 器  ： 采用電磁剎車，再通過馬達自整定剎車功能?？筛鶕?jù)轉速的高低剎車系統能夠自動調節剎車力度的大小。

9．排線方式  ： 光桿軸承式排線器，排幅排距可調，同步皮帶傳動。

10．絞    向  ： S/Z向可自由選定。

三、設備組成部份：

1．磁粉張力放線機20頭。

2．眼模集合架一臺。

3．絞線機主機一臺。

4．PLC電腦控制系統一組。
