Ф800型單絞成纜機

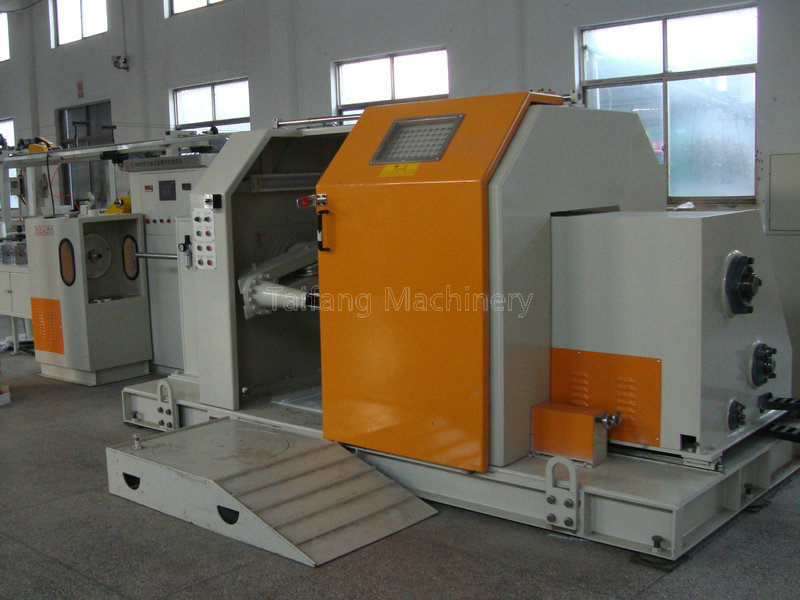

TF-Ф800型PLC電腦式懸臂單絞成纜機

設備配置及技術規范

一、用途:

主要用于適用于PVC、PE芯線，電源線，計算機線等被覆蓋線的絞合，包帶及填充。

二、主要技術參數:

1．卷取軸尺寸:  Φ800mm。

2．供線軸尺寸:  Φ500mm。

3．供 線 架  ： Ф500主動放線架4臺。

4．適用線徑  ： Φ0.6mm-Φ5.0mm。

5．絞合線徑  ： MaxΦ20mm。

6．絞    距  ： 20mm-600mm無級可調，絞距誤差≤0.5mm?？捎刹僮髅姘迳献杂稍O(shè)定,與主機互不干擾。

7．主體轉速  ：懸轉臂采用特殊合金材料制作,具有強度高,質量輕之特點,使之能高速旋轉Mar800rpm。

8．剎 車 器  ： 氣增壓式剎車裝置，選用進口氣動組件，性能可靠。

9．排線方式  ：采用日本產滾珠螺桿加線性滑軌, 線盤整體平移運動實行排線。

10．絞    向  ： S/Z向可自由選定。

三、設備組成部份：

1. Ф500主動放線機:------------------------4頭

2. 眼模集合架:-----------------------------1臺

3. 中心繞包包帶機:-------------------------1臺

4. 側放直包包帶機:-------------------------1臺

5. 成纜主機：------------------------------1臺

6. PLC電腦控制系統：----------------------1套
